¶ О программе
LibreCAD - Кроссплатформенная, открытая и свободная САПР для 2-мерного черчения и проектирования. LibreCAD позволяет решать задачи двухмерного проектирования, такие как подготовка инженерных и строительных чертежей, схем и планов.
Возможности:
- Создание многослойных чертежей и разделение объектов по функциональным блокам с возможностью сохранения каждого отдельного блока в файл и редактирования в собственном окне;
- Построение графиков математических выражений;
- Импорт объектов в чертеж из PIC, ESRI Shape и множества типов графических файлов;
- Представление чертежей в различных единицах измерения;
- Возможность работы в программе с планшета, трекпада и тачскрин-устройств;
- Различные режимы привязки при добавлении/перемещении объектов: к точкам сетки, внешним граням и центру объектов, к точкам пересечения объектов и т.д.
Контактная информация:
Официальный сайт
Лицензия:
GPL

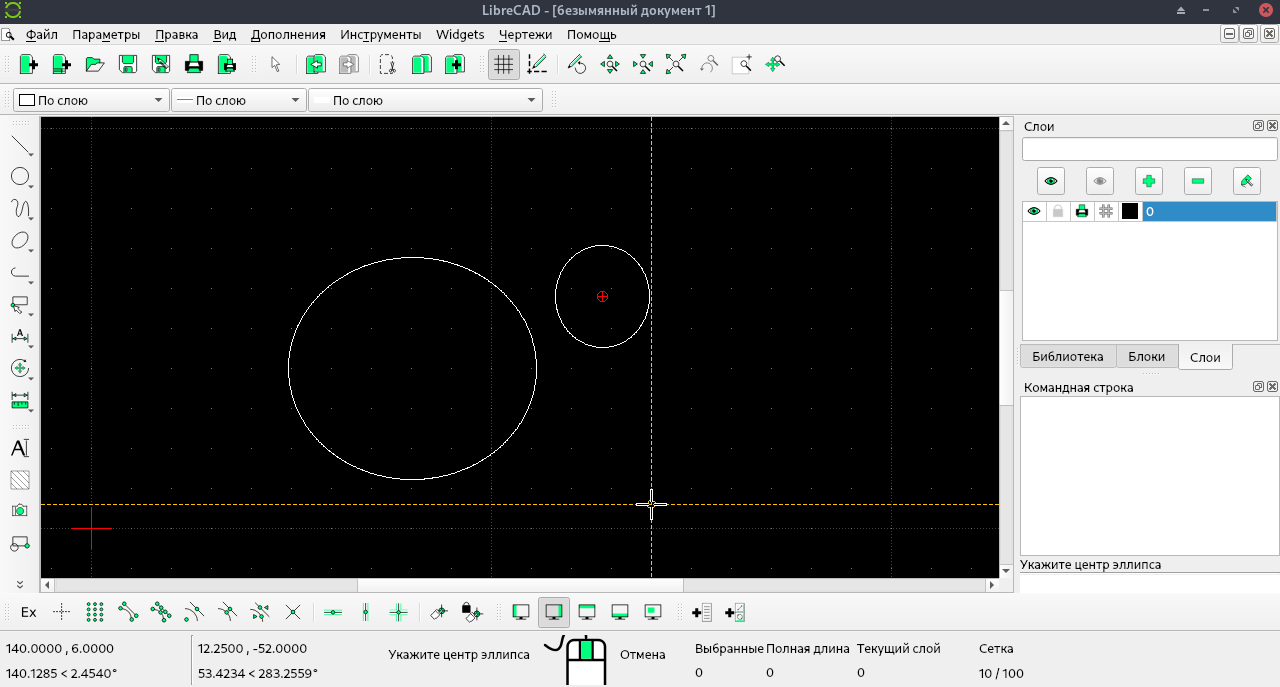

¶ Интерфейс
Для того чтобы открыть, следует перейти: Меню приложений > LibreCAD.
¶ Справка
Синтаксис:
librecad::usage: <options> <dxf file>
Опции:
| Опция | Описание |
|---|---|
| -h, --help | Вывести это сообщение |
| -d, --debug <level> | Опция для управления уровнем отладки: 0 - Nothing 1 - Critical 2 - Error 3 - Warning 4 - Notice 5 - Informational 6 - Debugging |
RS_DEBUG::setLevel(3)
RS_DEBUG: Critical
RS_DEBUG: Errors
RS_DEBUG: Warnings
¶ Установка
Установить можно пакетом:
Для установки следует воспользоваться утилитой "Установка и удаление программ".
Пакет, необходимый для установки:
- librecad
Внимание! Если система загружена в режиме полного сохранения, то внесенные изменения в систему будут сохранены. Если режим загрузки другой, то рекомендуется воспользоваться "Сохранением изменений".
